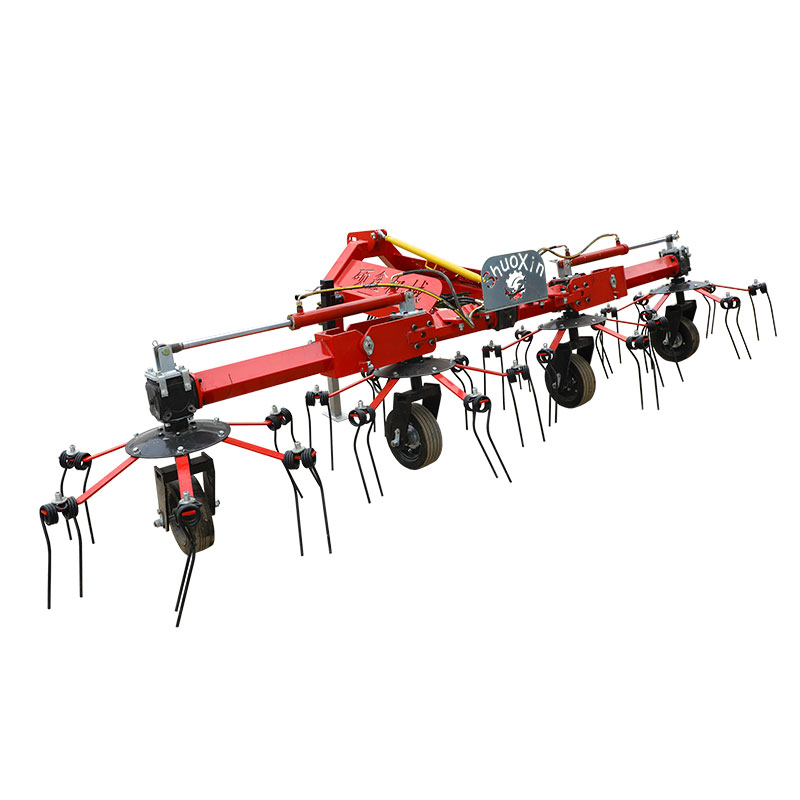

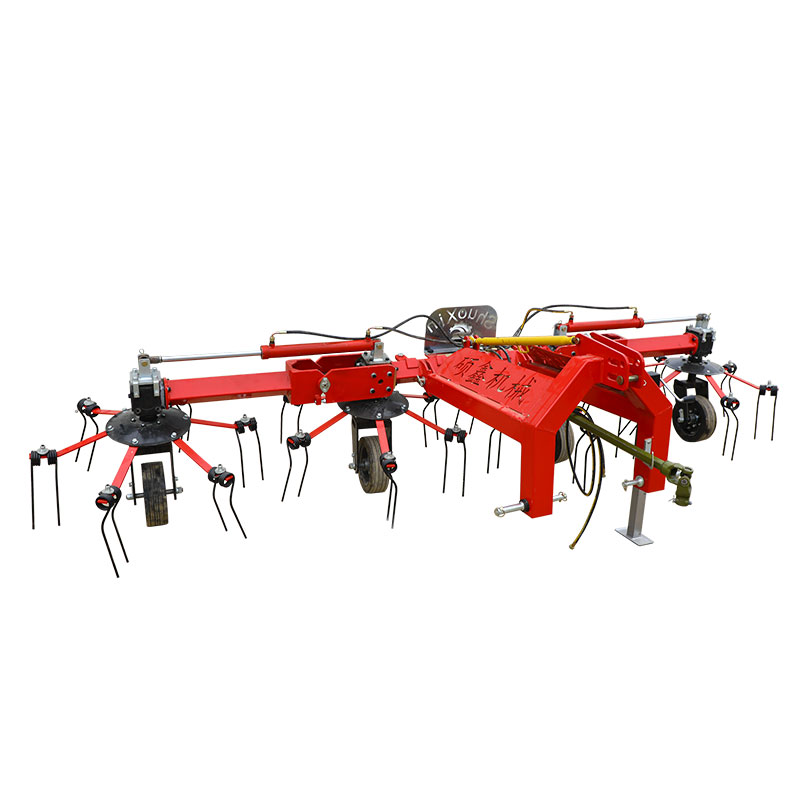

Ang Shuoxin ay naghuhugas ng hay rake rotary hay rotary rake tagagawa at tagapagtustos sa china na maaaring pakyawan towing hay rake rotary hay rotary rake.
Ang mga rotary rakes ay magagamit sa uri ng rotary at spring. Sa panahon ng operasyon, ang rake ay hinatak ng traktor at hinimok ng power output shaft.
Kinokontrol ito ng isang nakapirming cam na naka -install sa gitna, at umiikot sa paligid ng gitnang axis, upang makumpleto ang mga aksyon tulad ng pag -alis ng damo at pag -alis ng damo.
Ang rotary spring rake ay nilagyan ng isang plurality ng mga ngipin ng tagsibol sa paligid ng isang umiikot na bahagi, at ang mga ngipin ng tagsibol ay binuksan ng isang sentripugal na puwersa upang maisagawa ang operasyon ng sward.
Kung binago mo ang anggulo ng pag -mount ng ngipin ng tagsibol, magagawa mo ang gawaing pang -grassing.
Ang mga rotary grass rakes ay may maluwag na damo, mababang pagkawala ng pastulan, ilaw na polusyon, at bilis ng pagpapatakbo ng hanggang sa 12 hanggang 18 km/h, na ginagawang madali silang pumili ng mga kagamitan sa pagpili.
Ang pahalang na rotary rake ay pangunahing binubuo ng isang suspensyon na aparato, isang paglalakad na gulong, isang ngipin ng rake, isang pagkolekta ng baffle at isang bilis ng reducer. Sa panahon ng trabaho, ang kapangyarihan ay ibinibigay ng power output shaft ng traktor. Ang prinsipyo ng pagtatrabaho nito ay: ang kapangyarihan ay ipinadala sa kahon ng gear ng pagbabago ng bilis sa pamamagitan ng unibersal na magkasanib na shaft ng paghahatid, sa pamamagitan ng pagkabulok ng first-stage bevel gear, ang pag-ikot ng umiikot na disk shaft, ang umiikot na disk at ang paglalakad ng vertical axis ng aparato ng gulong ay naayos sa katawan ng gear box sa pamamagitan ng mga bolts at maliit na bilog na nuts. Ang pagpupulong ng ngipin ng panga ay naayos sa turntable sa pamamagitan ng isang upuan ng ngipin ng rake sa turntable. Kapag umiikot ang turntable, ang braso ng ngipin ng rake ay umiikot sa pag -ikot ng turntable, sa gayon napagtanto ang pastulan. Pinagsamang operasyon
Ang rake ay isang makina ng pag -aani ng forage na nagsasama ng mga rakes ng pastulan. Matapos maani ang pastulan, upang maabot ang mga kondisyon ng baling sa lalong madaling panahon, ang pastulan ay kailangang maging sun-lit na may isang kumakalat. Ang kumakalat ay maaaring pantay na maikalat ang pastulan sa bukid, na nagpapadali sa mabilis na pagsingaw ng tubig at pinadali ang pagputol ng pastulan sa mga bales o tuyo bago ang pag -silage. Kapag ang kahalumigmigan ng pastulan ay maaaring maabot ang isang estado kung saan maaari itong matuyo, ang mga pananim ay natipon sa isang kamalig na may isang rake at sinalsal sa mga piraso bilang paghahanda sa pagtali ng mga operasyon. Kapag nagtatrabaho ang rake, gamitin ang mga ngipin ng tagsibol upang ilipat ang malumanay upang tipunin o maikalat ang araw, maiwasan ang halo -halong mga labi o bato sa ani upang mapagbuti ang kalidad ng pastulan o berdeng feed.
Ang koleksyon ng Maggot ay dapat na malinis, ang pagkawala ng pastulan ay
Maliit, at ang rate ng pagtagas ay dapat na mas mababa sa 5%;
(2) ang lapad ng stack ay 2 ~ 4.0 m;
(3) ang pagiging produktibo ng alfalfa ay 2.0 ~ 4.8 hm2/h;
(4) Ang saklaw ng kapangyarihan ng rake ay 17.5-25 kW.
Ang mga rotary rakes ay magagamit sa uri ng rotary at spring. Sa panahon ng operasyon, ang rake ay hinatak ng traktor at hinimok ng power output shaft. Kinokontrol ito ng isang nakapirming cam na naka -install sa gitna, at umiikot sa paligid ng gitnang axis, upang makumpleto ang mga aksyon tulad ng pag -alis ng damo at pag -alis ng damo. Ang rotary spring rake ay nilagyan ng isang plurality ng mga ngipin ng tagsibol sa paligid ng isang umiikot na bahagi, at ang mga ngipin ng tagsibol ay binuksan ng isang sentripugal na puwersa upang maisagawa ang operasyon ng sward. Kung binago mo ang anggulo ng pag -mount ng ngipin ng tagsibol, magagawa mo ang gawaing pang -grassing. Ang mga rotary grass rakes ay may maluwag na damo, mababang pagkawala ng pastulan, ilaw na polusyon, at bilis ng pagpapatakbo ng hanggang sa 12 hanggang 18 km/h, na ginagawang madali silang pumili ng mga kagamitan sa pagpili.
Ayon sa ugnayan sa pagitan ng direksyon ng pastulan at direksyon ng makina, ang rake ay maaaring nahahati sa pahalang at pag -ilid ng dalawang kategorya (ang modelo ay gumagamit ng isang damo sa gilid).
Ang damo na pinagsama ng damo ay kahanay sa direksyon ng pagsulong ng makina. Dahil ang damo ay may isang maliit na distansya ng paggalaw at hindi gaanong pagsasama, ang profile ng damo pagkatapos ng pag-aani ay medyo maayos, maluwag at uniporme, at angkop para sa mataas na ani na natural na damo at artipisyal na damo.
Upang matiyak ang kalidad at kahusayan ng pag -aani ng pastulan, ginagamit ang prinsipyo at istraktura ng mga lateral rakes.
1. Rake Power
Ang modelo ay nagpatibay ng three-point suspension, na pinapagana ng isang spline shaft output mula sa traktor sa harap, at nagpapadala ng kapangyarihan sa pamamagitan ng isang maaaring iurong spline shaft. Iyon ay, sa panahon ng pagmamaneho ng traktor, ang gawain ng mower pagkatapos ng pag -hang ay maaaring magsimula at tumigil sa kalooban, upang ang mower ay maaaring magsimula at tumigil sa kalooban kapag hindi ito gumagana o pag -on, upang mapagbuti ang kakayahang magamit nito.
2.Ang pangkalahatang istraktura ng rake
BilangTowing Hay Rake Rotary Hay Rotary RakeMayroong maraming mga pag -andar tulad ng mabilis na damo, pag -level, pagbabalik ng pagpapatayo at paglipat, ang rake ay maaaring magamit upang maisama ang malinis at regular na mga damo, at ang mga pastulan ay may mas maikling distansya upang maglakbay, at ang bilang ng mga pastulan ay nabawasan, at ang pagkawala ng damo, at pag -access sa isang mas mataas na komposisyon ng nutrisyon, alinsunod sa modernong konsepto ng pagpapakain ng hayop. Para sa layuning ito, ang pangkalahatang istraktura ng pahalang na rotary rake ng aming kumpanya ay ipinapakita sa ibaba.

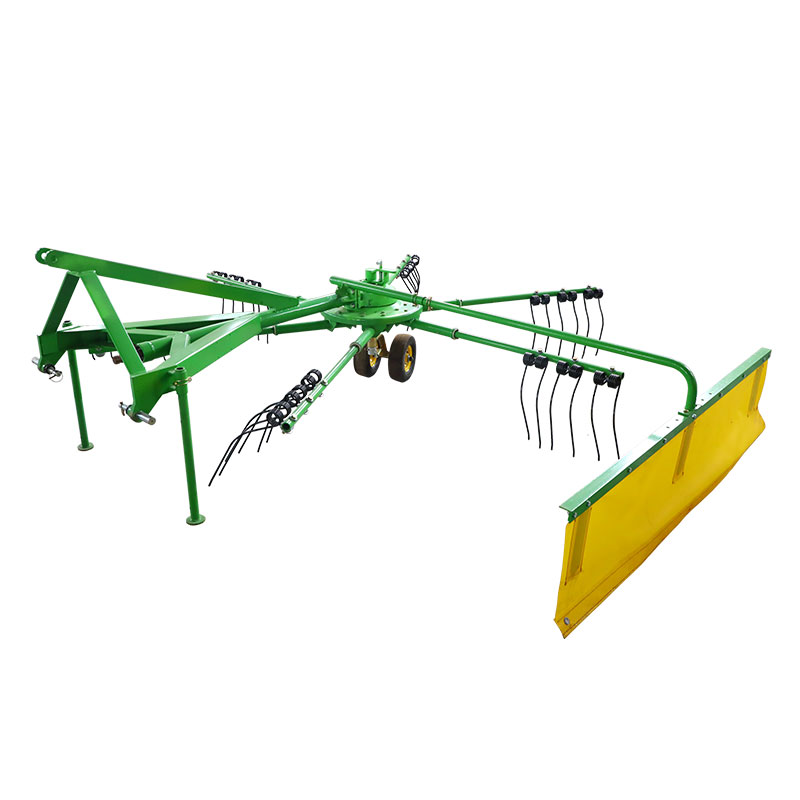

Ang pahalang na rotary rake ay pangunahing binubuo ng isang suspensyon na aparato, isang paglalakad na gulong, isang ngipin ng rake, isang pagkolekta ng baffle at isang bilis ng reducer. Sa panahon ng trabaho, ang kapangyarihan ay ibinibigay ng power output shaft ng traktor. Ang prinsipyo ng pagtatrabaho nito ay: ang kapangyarihan ay ipinadala sa kahon ng gear ng pagbabago ng bilis sa pamamagitan ng unibersal na magkasanib na shaft ng paghahatid, sa pamamagitan ng pagkabulok ng first-stage bevel gear, ang pag-ikot ng umiikot na disk shaft, ang umiikot na disk at ang paglalakad ng vertical axis ng aparato ng gulong ay naayos sa katawan ng gear box sa pamamagitan ng mga bolts at maliit na bilog na nuts. Ang pagpupulong ng ngipin ng panga ay naayos sa turntable sa pamamagitan ng isang upuan ng ngipin ng rake sa turntable. Kapag umiikot ang turntable, ang braso ng ngipin ng rake ay umiikot sa pag -ikot ng turntable, sa gayon napagtanto ang pastulan. Pinagsamang operasyon
1.Specification
Modelo |
LY-RR2500 |
I -type |
Rotary rake |
linkage |
3 point linkage |
Timbang (kg0 |
160 |
Dimensyon (mm) |
2000*2500*900 |
Nakatugma na Power (HP) |
20-50 |
Lapad ng pagtatrabaho (mm) |
2500 |
Bilang ng tine |
12 |
Bilis ng pagtatrabaho (km/h) |
6-12 |
2. Table Table
Mayroong isang turntable sa ibabang dulo ng rotary rake reducer. Ang turntable nang pantay -pantay
Namamahagi ng 6 na armas ng rake sa kahabaan ng circumference. Ang mga ngipin ng rake ay naayos sa umiikot na disk. Ang dulo ng bawat braso ng ngipin ng rake ay nag -aayos ng isang pares ng mga ngipin ng spring rake. Kapag ang rake ay gumagana, ang lakas ng braso ng ngipin ng rake ay ibinibigay ng turntable, at ang braso ng ngipin ng rake ay pinaikot ng pag -ikot ng disk, sa gayon napagtanto ang operasyon ng rake rake.
Ang itaas na bahagi ng paglo -load ng plato ay may isang pag -aayos ng hawakan (tulad ng ipinapakita sa figure), itinaas ang hawakan, at paikot ang turntable upang ayusin ang anggulo ng squid bar. Ang iba't ibang mga anggulo ay may iba't ibang mga pag -andar, upang ang makina ay may iba't ibang mga pag -andar, higit sa lahat sward damo, pag -flattening, pagpapatayo ng araw, paglipat at iba pa.
3.Tine
Ang istraktura ng rake ay ipinapakita sa figure. Ang itaas na dulo ng ngipin ng rake ay ginawa sa isang hugis ng scroll upang madagdagan ang pagkalastiko nito upang madaling pagtagumpayan ang balakid. Ang mas mababang dulo ng ngipin ng tine ay nabuo sa isang hugis ng arko upang ang pastulan ay maaaring maiangat at gumulong sa ibabaw ng ngipin, at ang singsing ng tagsibol ay pinaikot. Sa kaliwa at kanan, ang bilang ng mga laps ay katumbas ng kaliwa at kanang apat na bilog. Gamit ang 60SI2MN na materyal, matibay at mahusay na pagkalastiko.
4.Pto shaft
Ang drive shaft ay pangunahing nagpapadala ng lakas ng output ng traktor sa reducer. Dahil sa malaking distansya sa pagitan ng power output shaft ng traktor at ang input shaft ng bilis ng reducer, upang matiyak ang pagiging maaasahan ng paghahatid ng kuryente, ang isang dulo ng paghahatid ng baras ay konektado sa output shaft ng traktor ayon sa mga kinakailangan sa bilis at mga kinakailangan sa paghahatid, at ang iba pang dulo ay dumaan sa pamamagitan ng pagsasama. Ito ay konektado sa dulo ng pag -input ng pinion gear shaft ng reducer upang mapagtanto ang makinis na paghahatid ng kapangyarihan.
5. Mekanismo ng Pag -aaplay
Ayon sa mga kinakailangan sa posisyon at istraktura, ang reducer ay nakalagay sa palyet 4, ang pag -input ng maliit na maliit na bevel gear shaft ay konektado sa paghahatid ng baras, at ang pagtatapos ng output ng malaking bevel gear shaft spline end ay konektado sa disc. Ang istraktura ay ipinapakita sa figure sa ibaba.
Matapos iwasto ayon sa listahan ng pag -pack ng produkto, pumili ng isang patag na sahig at magpatuloy sa pagpupulong nang maayos.
1. I -on ang pangunahing frame na baligtad, pagkatapos ay i -install ang mga gulong sa paglalakad;
2. I -on ang pangunahing frame na baligtad at ilagay ang dalawang binti sa harap na dulo upang mapanatili ang balanse ng pangunahing frame.
3. Magtipon ng itaas na shank rod nang sabay -sabay, bigyang -pansin upang matiyak na ang tindig ng baras ay dapat na nasa cam groove, upang ang cam ay maaaring paikutin upang itulak ang ngipin ng tine upang i -turn over;
4. I -install ang damo na baffle na nagkokonekta ng baras at ikonekta ang baffle ng damo.
Ipasok ang input shaft 6 sa spline shaft manggas ng input drive shaft 6 at secure ang pin upang makumpleto ang pag -install.
1. Ganap na magdagdag ng pampadulas sa bawat umiikot na bahagi bago gamitin;
2. Kapag nag -aayos, dahan -dahang ibababa ang pagpapatupad sa lupa upang ihinto ang traktor at itigil ito. Mahigpit na pagsasaayos at pagpapanatili sa estado ng boot;
3. Sa panahon ng operasyon, dapat kumpirmahin ng driver na wala o iba pang mga hadlang sa loob ng isang tiyak na saklaw bago simulan ang operasyon;
4. Sa pagtatapos ng trabaho, kinakailangan na piliin ang leveling site upang matiyak ang ligtas na paradahan ng mga ipinatutupad;
5. Sa panahon ng operasyon, hindi sila gagawa ng mga di -makatwirang matalim na pagliko, at ipinagbabawal na itaas ang pagpapatupad nang hindi umiikot sa lupa.
6. Kapag nagdadala, tanggalin ang likurang output gear upang matiyak na huminto ang tool ng makina, ang tool ng makina ay nakataas ng higit sa 20 cm ang layo mula sa lupa, at pinaikling ang pagkonekta ng baras ng baffle ng damo upang mapadali ang transportasyon.
1. Regular na suriin ang masikip na antas ng lahat ng mga bolts at nuts;
2. Upang matiyak na ang gear box na pagpapadulas sa lugar, nababaluktot na pag -ikot;
3. Upang matiyak na ang tindig ay hindi nasira, ang hitsura ng hugis ng ngipin ay mainam, napapanahong kapalit ng mga pagod o nasira na mga bahagi;
4. Suriin ang mga nauugnay na bagay tuwing 8 oras ng trabaho.
