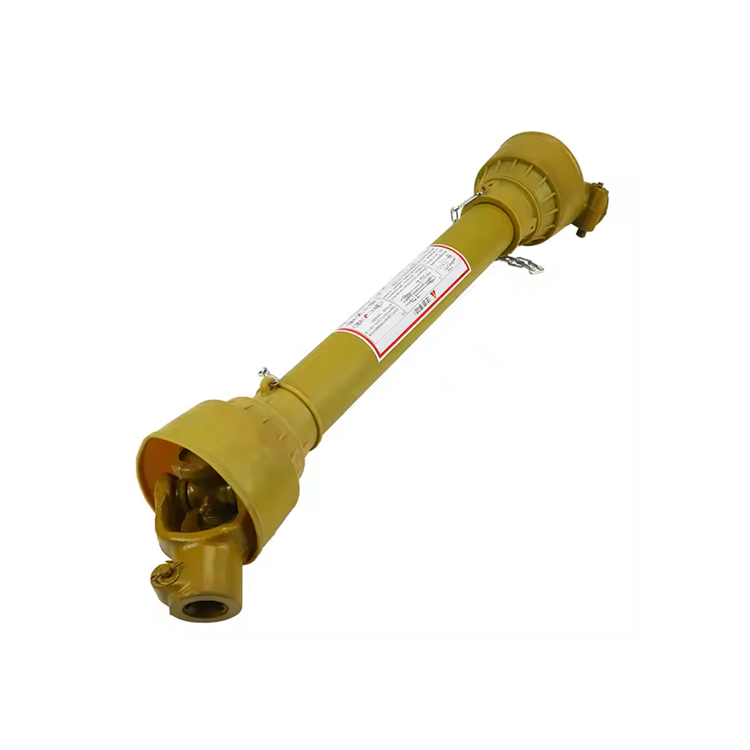

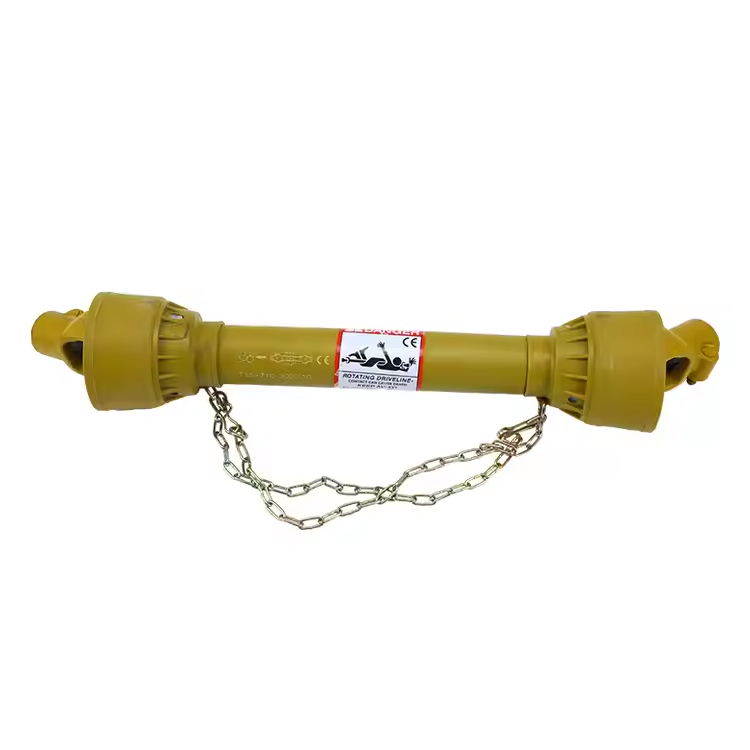

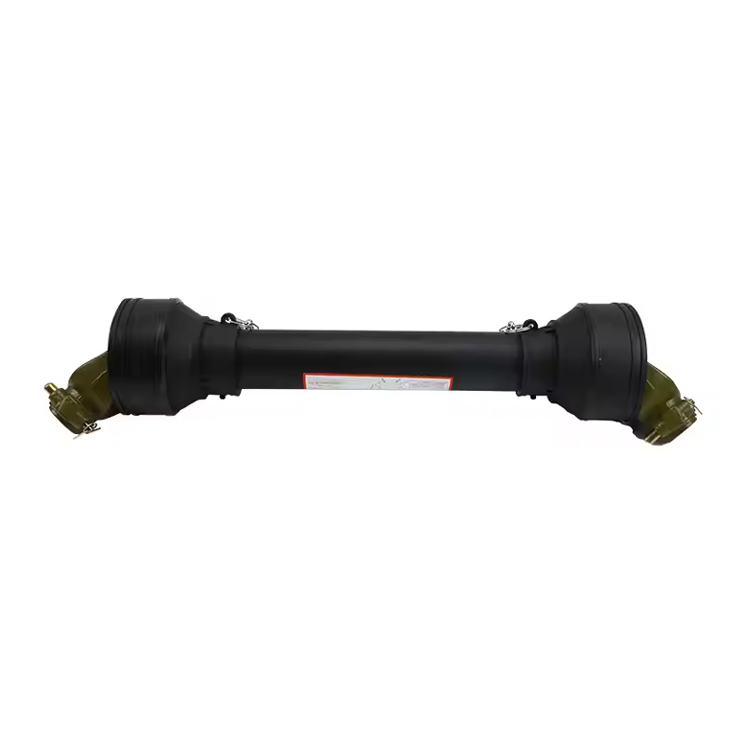

Tractor Drive Shafts

AngTractor Drive Shaftsay mahalagang sangkap ng sistema ng paghahatid ng kuryente sa makinarya ng agrikultura. Ang pangunahing pag -andar ay upang mahusay na ilipat ang lakas ng engine sa mga gulong o ang kasamang makinarya ng agrikultura, na nagsisilbing pangunahing pagpupulong na nagsisiguro sa kahusayan sa pagpapatakbo at kaligtasan ng pagmamaneho ng traktor.

Komposisyon ng istruktura

Transmission Shaft Tube: Ginawa ng mataas na lakas na haluang metal na aluminyo, ito ang pangunahing sangkap para sa paghahatid ng kuryente at maaaring makatiis ng metalikang kuwintas at baluktot na stress.

Universal Joint: Pinapayagan nito ang paghahatid ng kuryente sa pagitan ng mga dulo ng input at output na wala sa parehong eroplano. Ang maximum na anggulo ay maaaring umabot sa 80 °. Pinagtibay nito ang isang istraktura ng hawla ng bola upang matiyak ang makinis na paghahatid.

Coupling at Bevel Shaft: Nag -uugnay sa gearbox at ang drive axle. Ang hugis -parihaba na disenyo ng gear ng bevel ay nagpapabuti sa kawastuhan ng paghahatid.

Mga Bearings at Seals: Malalim na Groove Ball Bearings (para sa high-speed at mabibigat na pag-load), cylindrical roller bearings (na may malakas na kapasidad na nagdadala ng pag-load), at mga sliding bearings (para sa mababang bilis at mabibigat na pag-load) ay ginagamit sa kumbinasyon. Pinipigilan ng mga seal ng langis ang pagtagas ng langis ng lubricating.

Karaniwang mga hugis at tampok

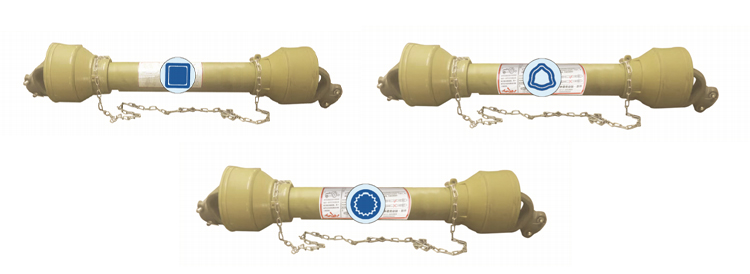

Ang hugis ng spline ngTractor Drive Shaftsmaaaring direktang nakakaapekto sa kahusayan ng pag-ikot at kapasidad ng pag-load, at naaangkop din ito sa iba't ibang mga sitwasyon ng aplikasyon.

Rectangular spline

● Pinagtibay nito ang pamamaraan ng maliit na diameter na nakasentro, tinitiyak ang mahusay na katatagan ng pagsentro. Ang pagpapapangit na dulot ng paggamot sa init ay maaaring matanggal sa pamamagitan ng paggiling upang masiguro ang mataas na katumpakan.

● Sa maraming mga ngipin, maaari itong ikalat ang pag -load at angkop para sa mga nakapirming koneksyon o pag -slide ng mga koneksyon na may daluyan hanggang sa maliit na naglo -load.

● Ang ugat ng ngipin ay medyo mababaw, na nagreresulta sa mas kaunting konsentrasyon ng stress. Ang lakas ng baras at hub ay hindi gaanong humina, at ang mataas na katumpakan ay maaaring makamit sa pamamagitan ng paggiling.

● Karaniwang ginagamit ito sa mga mekanikal na pagpapadala ng mga traktor, sasakyan, mga tool sa makina, atbp, at partikular na angkop para sa mga sitwasyon na nangangailangan ng mataas na pagkakahanay at gabay.

Hindi gaanong spline

● Ang profile ng ngipin ay isang curve na hindi sinasadya. Kapag sumailalim sa pag -load, bumubuo ito ng lakas ng radial, tinitiyak na ang bawat ngipin ay pantay na nabigyang diin, na nagreresulta sa mataas na lakas at mahabang buhay ng serbisyo.

● Maaari itong karaniwang ginagamit para sa pagkakahanay sa gilid ng ngipin, o din para sa malalaking diameter o maliit na diameter na pagkakahanay.

● Ang proseso ay katulad ng sa mga gears, na ginagawang madali upang makamit ang mataas na katumpakan at pakikipagpalitan.

● Ito ay angkop para sa mga koneksyon na may malalaking naglo -load, mataas na mga kinakailangan sa kawastuhan ng pagkakahanay, at malalaking sukat.

Triangular spline

● Simpleng pagproseso: Ang mga ngipin ay maliit at marami, pinadali ang pagsasaayos at pagpupulong, at nagiging sanhi ng kaunting pagpapahina ng baras at hub.

● Angkop para sa mga static na koneksyon na may maliit na diametro at mababang naglo-load, tulad ng mga koneksyon ng mga manipis na may pader na bahagi.

● Simpleng istraktura at mababang gastos sa pagmamanupaktura.

ItoTractor Drive ShaftsAng ginawa at binuo ng Shuoxin® ay pangunahing idinisenyo upang patuloy na magbigay ng mahusay at matibay na mga solusyon sa paghahatid para sa pandaigdigang agrikultura, na nagpapagana ng mas maraming mga magsasaka na maisagawa ang kanilang mga operasyon sa agrikultura nang madali.
